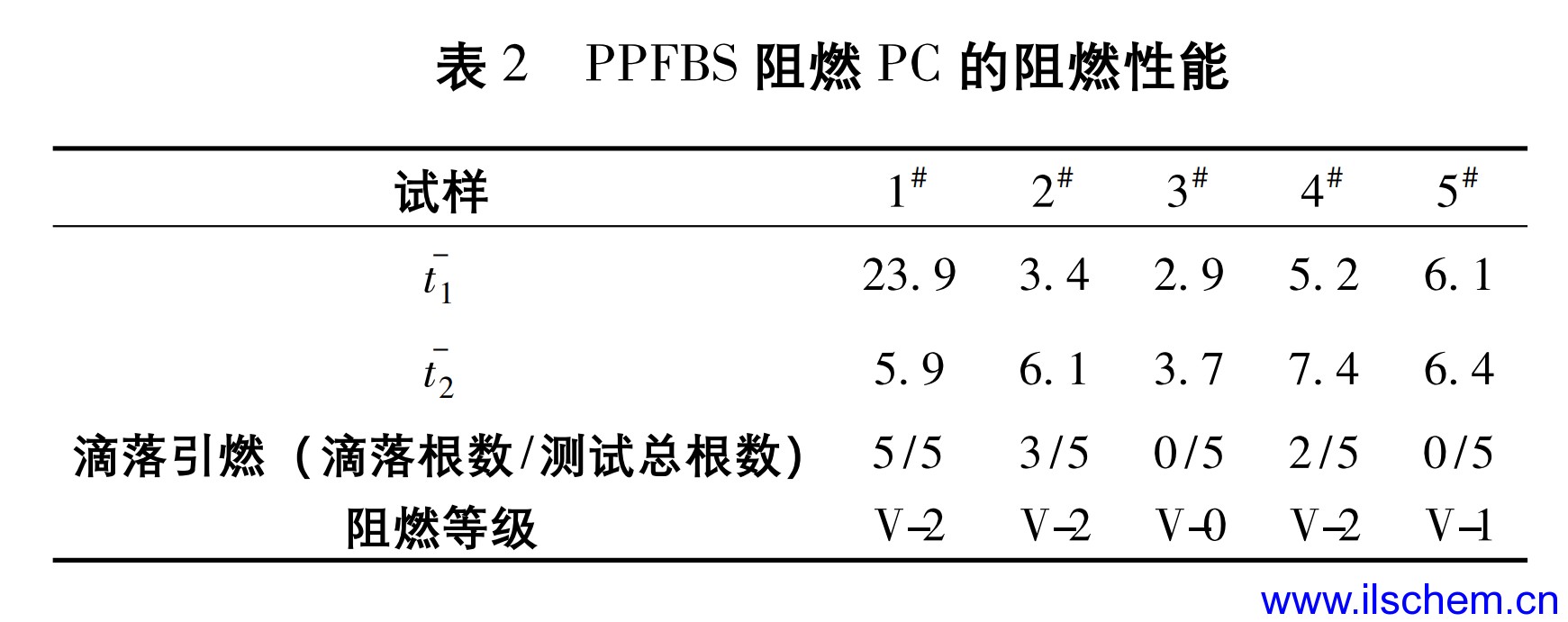

PPFBS阻燃PC垂直燃燒結(jié)果如表2所示。純PC是V-阻燃等級，燃燒時間長，伴有明顯的滴落點燃現(xiàn)象。PPFBS加入可以顯著縮短PC燃燒時間降低了滴落點火的風險。當PPFBS含量為0.4份時，阻燃PC具有最佳阻燃性能，符合V-0阻燃等級。進一步增加PPFBS含量，系統(tǒng)燃燒時間延長，阻燃性能有一定程度的下降。

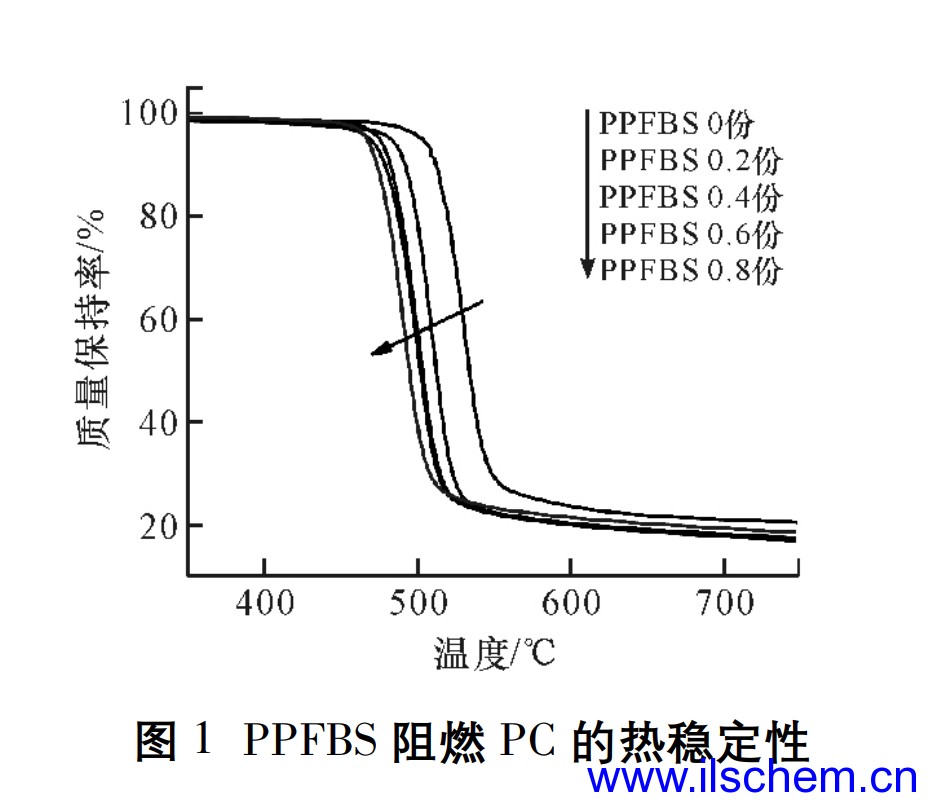

PPFBS阻燃PC熱失重曲線如圖1所示。純PC初始熱分解溫度為509.6℃，PPFBS增加減少了PC熱穩(wěn)定性使系統(tǒng)初始熱分解溫度逐漸降低。當PPFBS含量達到0.8份時，系統(tǒng)初始熱分解溫度降至475.0℃表示磺酸鹽對PC熱分解有促進作用。結(jié)合磺酸鹽PC阻燃機理可以知道，當PPFBS當含量適中時，其熱分解產(chǎn)物被催化PC交聯(lián)與誘發(fā)PC降解平衡，系統(tǒng)阻燃效果最好。此外，當PPFBS的添加量低于0.6份時，阻燃PC殘留質(zhì)量保持在17.7%左右，與純PC基本一致，但當PPFBS含量為0.8份時，系統(tǒng)的殘留質(zhì)量略微增加到19.1%表明系統(tǒng)的成炭性得到了加強。
